Гранатомет ГМ-94

Гранатомет ГМ-94

Гранатомет ГМ-94

ГМ-94 в боевом положении

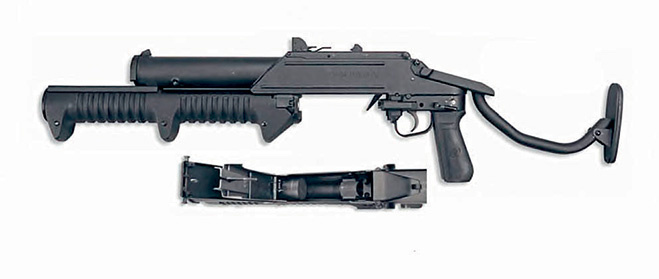

ГМ-94 со сложенным прикладом и открытым для перезарядки стволом.

ГМ-94 с боеприпасами нелетального действия

Калибр, мм  43Длина (прикладсложен / разложен), мм  540 / 810Вес без гранат, кг  4.5Емкость магазина, кол. гранат  3-4Начальная скорость, м/с  100Прицельная дальность, м  300Максимальная дальность, м  600

Ручной многозарядный гранатомет ГМ-94 был разработан в Тульском КБ Приборостроения в начале 1990-х годов.Основным назначением нового оружия стало обеспечение огневой поддержки пехоты в условиях ближнего боя, особенно в городе, а также проведение милицейских спецопераций.В основу конструкции гранатомета положена схема помпового ружья «Рысь» (также разработки КБП) с перезаряжанием движением ствола. Активный принцип стрельбы позволяет безопасно вести огонь из замкнутых пространств.По устройству гранатомет ГМ-94 представляет собой магазинное оружие с ручным перезаряжанием при помощи подвижного вперед-назад цевья, связанного с подвижным стволом. Мускульный привод «помпового» типа (движение ствола вперед-назад) хотя и снижает максимально возможный темп стрельбы, однако в оружии столь большого калибра это несущественно, а вот надежность действия при мускульном приводе естественно повышается. Трубчатый магазин, вмещающий 3 гранаты, расположен над стволом. Для его дозарядки на верхней поверхности ствольной коробки выполнено зарядное окно, прикрытое откидной крышкой.Зеркало затвора неподвижно, сцепление подвижного вперед ствола с затвором обеспечивается двумя зацепами по бокам казенной части ствола. Выброс стреляных гильз осуществляется вниз.Ударно-спусковой механизм самовзводный, что повышает безопасность его использования в заряженном состоянии (патрон с гранатой в патроннике). В конструкции предусмотрен ручной предохранитель.Гранатомет имеет складывающийся приклад, несущий, кроме того, функцию ручки для переноски, что при достаточно большой массе оружия, несомненно, повышает удобство транспортировки. Среднее время перевода гранатомета из походного положения приклада в боевое незначительно и не превышает 1-2 сек.Специально для ГМ-94 был разработан целый ряд 43-мм унитарных выстрелов, включающих фугасные безосколочные гранаты, гранаты со слезоточивым газом, и выстрелы с резиновой "пулей".Для стрельбы используются выстрелы ВГМ 93 нескольких типов - газовый («курящий») с рецептурой раздражающего действия, ударно шоковый с эластичным поражающим элементом, термобарический. Термобарическая граната массой 0,25 кг (масса выстрела 0,35 кг) способна поражать живую силу в радиусе 3 м, технику с толщиной брони до 8 мм, эффективно действует по деревянным преградам и кирпичной кладке в полкирпича толщиной.Особый интерес представляют фугасные боеприпасы, имеющие термобарическое снаряжение с высокой удельной массой взрывчатого вещества к массе выстрела. Это достигнуто благодаря использованию пластикового корпуса гранаты. Такое необычное решение принято для обеспечения безопасного применения гранатомета на минимальных дальностях, исключающее поражение стрелка осколками его же собственной гранаты. Зона поражения живой силы противника фугасным эффектом (ударная волна, высокая температура) термобарического заряда имеет радиус до 3 метров, а минимальная (условно) безопасная дистанция стрельбы составляет всего 5 метров.Масса термобарической (фугасной) гранаты ВГМ-93 составляет около 250 грамм, из них 160 грамм приходятся на заряд ВВ. начальная скорость гранаты порядка 85 м/с.

promat8.webnode.ru

Гранатомет ГМ-94: описание и особенности

Спорт и Фитнес 9 июля 2017

Ручные гранатометы нашли широкое применение при проведении полицейских и контртеррористических операций, боевых действий, миротворческих миссий. С помощью этого оружия противнику можно нанести значительный урон, сопоставимый с действием автоматического станкового гранатомета и даже миномета. При этом масса и габариты переносного оружия значительно меньше, что повышает мобильность стрелка.

Гранатомет ГМ-94 разрабатывался с учетом всех современных требований к этому типу оружия. Он успешно прошел испытания и был поставлен на вооружение некоторых подразделений ВС РФ (с 2007 г.) и ФСБ (с 2008 г.).

Производитель

Слава Тульского завода приборостроения говорит сама за себя. С конвейеров этого предприятия сошло немало образцов оружия, которыми страна может по праву гордиться.

Помповый гранатомет был представлен в 1994 году, что отразилось в его названии. За основу была взята другая разработка того же предприятия – помповое ружье «Рысь».

Перед разработчиками стояли следующие задачи:

  • минимизация демаскирующих эффектов;
  • сокращение условно безопасного расстояния для стрелка, возможность использования в ближнем бою;
  • увеличение скорости работы;
  • повышение кучности;
  • усовершенствование мобильных характеристик.

Анализ характеристик гранатомета ГМ-94 позволяет сделать вывод, что тульские оружейники справились с задачей. Оружие было спроектировано таким образом, чтобы стрелок мог привести его к бою за две секунды. А внушительный список разработанных боеприпасов еще больше расширяет спектр применения гранатомета для решения всевозможных задач.

Характеристики

ГМ-94 ненамного тяжелее обычного автомата. Его масса – 4,5 кг. Длина оружия со сложенным плечевым упором составляет 540 мм. Для удобства ведения огня стрелок может легко разложить приклад, что повысит устойчивость, а следовательно, и меткость, что особенно важно в ближнем бою.

Оценить преимущества этого оружия смогли не только правши. Гранатомет разработан таким образом, чтобы вести огонь мог и левша.

Прицельная дальность – 300 м, максимальная эффективность работы – 600 м.

В магазин помещается 3 гранаты. Масса снаряженного оружия зависит от типа используемых боеприпасов.

Назначение ГМ-94

Гранатомет предназначен для поражения живой силы, автотранспорта, блиндажей и легкобронированной техники противника. Разрушить здание гранатами невозможно, но они имеют огромное останавливающее действие: способны внести сумятицу, оглушить, нанести осколочные ранения, а в некоторых случаях и ожоги.

Это оружие эффективно при работе на улицах, в том числе узких, в подвалах, на чердаках, в помещениях. При попадании боеприпаса в салон автомобиля или микроавтобуса повреждения получит как само транспортное средство, так и находящаяся в нем живая сила.

Боеприпасы

Для магазинного гранатомета разработано несколько типов боеприпасов. Наряду с осколочными, используются термобаррические и дымовые гранаты. Калибр снаряда – 43 мм, это несколько больше, чем у более распространенного и легкого, но однозарядного «подствольника» – гранатомета ГП-25 «Костер».

В настоящее время наиболее распространены следующие виды гранат:

  • ВГМ 93.100 – термобар, радиус поражения которого составляет 3 м от места подрыва. Используется максимальный удельный вес взрывчатого вещества, благодаря чему создается избыточное давление. Корпус пластиковый, осколков нет. Мощность взрывной волны настолько велика, что граната способна пробить броню до 8 мм, разрушить деревянное укрепление, тонкую кирпичную стену. Условно безопасное расстояние для стрелка – 5 м.
  • ВГМ 93.200, ВГМ 93.300 – гранаты безосколочного типа с раздражающим действием. После взрыва в ограниченном пространстве создаются невыносимые условия, заставляющие противника покинуть занимаемую позицию. Действия распространяется на площадь до 100 м3 на открытом пространстве и до 300 м3 в замкнутом помещении.
  • ВГМ 93.400 – боеприпасы ударно-шокового действия, нейтрализующие противника, но не представляющие опасности для его жизни и здоровья.
  • ВГМ 93.700 – учебные гранаты, которые можно использовать для отработки практических навыков гранатометчика в любых условиях.

Устройство и принцип работы

Магазин гранатомета ГМ-94 расположен над стволом. Боеприпас досылается с помощью перемещения цевья вперед. Помповый принцип работы позволил отказаться от продольно-скользящего затвора. В результате разработчикам удалось снизить массу и габариты оружия. Отработанная гильза подается вниз. Ударно-спусковой механизм самовзводный.

По словам профессионалов, ГМ-94 прост в использовании и надежен. При должном уходе, правильном хранении и регулярных чистках оружие просто безотказно.

ГМ-94 в массовой культуре

Это оружие является объектом пристального изучения профессиональных силовиков. Обращают на него внимание и не связанные с силовыми структурами любители околовоенной тематики. Гранатомет ГМ-94 засветился в нескольких компьютерных играх: Affected Zone Tactics, «Альфа: Антитеррор», Far Cry (3 и 4), S.T.A.L.K.E.R., Watch Dogs.

Источник: fb.ru Автомобили ВАЗ-2107: замена прокладки головки блока цилиндров. Описание и особенности процедуры

Двигатель внутреннего сгорания состоит из нескольких частей. Это головка, блок и поддон картера. При работе мотора выделяется огромное количество тепловой энергии. Чтобы его охладить, в блоках предусмотрена рубашка дл...

Автомобили Провернуло вкладыш: возможные причины, описание и особенности решения проблемы

Часто на многочисленных форумах, посвященных автомобильной тематике, можно прочитать темы о стуках в двигателе или о провернутых вкладышах. Это аварийная ситуация в ДВС. Когда говорят, что провернуло вкладыш, это знач...

Автомобили «Скорпион 2М»: разработка, описание и особенности

Сегодня мы обсудим внедорожник «Скорпион 2М», который изначально был создан для военных целей. Армия РФ имеет в своем подразделении легкие горные бригады. Чтобы реализовывать боевые задачи, гарнизон должен...

Бизнес Автосалон "Мортон Авто", Москва: отзывы, описание и особенности

Покупка машины - дело непростое. Для того чтобы не оказаться обманутым, необходимо выбрать место совершения сделки. Сегодня предстоит узнать, что собой представляет автомобильный салон под названием "Мортон Авто" (Мос...

Бизнес Бельгийские голубые коровы: описание и особенности породы

Мир животных не перестает удивлять человечество своими разнообразными неординарными представителями. Причем встречаются они иногда даже среди привычных для всех домашних животных.

Бизнес Перфорированная труба металлическая: виды, описание и особенности применения

Инженерное обеспечение загородного участка требует от владельца организации эффективных и надежных систем отвода грунтовых вод. Существуют разные подходы к устройству такой инфраструктуры, но в любом случае качество е...

Бизнес Группа компаний "Орматек": отзывы сотрудников, описание и особенности работы

Сегодня нам предстоит разузнать, какие получает "Орматек" отзывы сотрудников о своей работе. Дело все в том, что мало удовлетворить потребителя - от работников тоже многое зависит. Они способны как разрушить полностью...

Дом и семья Британец белый: описание и особенности породы

Согласно одной из легенд, в Англии появились прародители британцев еще в I веке, когда римляне начали завоевывать британские земли. Главным достоинством британцев, обитавших в те далекие годы, была плотная короткая ше...

Дом и семья Различные виды транспорта для детей: список, описание и особенности

Виды транспорта для детей - увлекательная, интересная тема, знакомящая с их классификацией, рассказывающая об особенностях и предназначении каждой разновидности. При этом задача родителей или педагогов - не только про...

Дом и семья Чем кормить амадинов? Описание и особенности содержания птиц

Амадины – маленькие певчие птички, отдаленно напоминающие воробьев. Но, в отличие от последних, они имеют яркое пестрое оперение. Эти пернатые очень дружелюбны по отношению к человеку, поэтому их нередко заводят...

monateka.com

ручной гранатомет ГМ-94 и его конкуренты

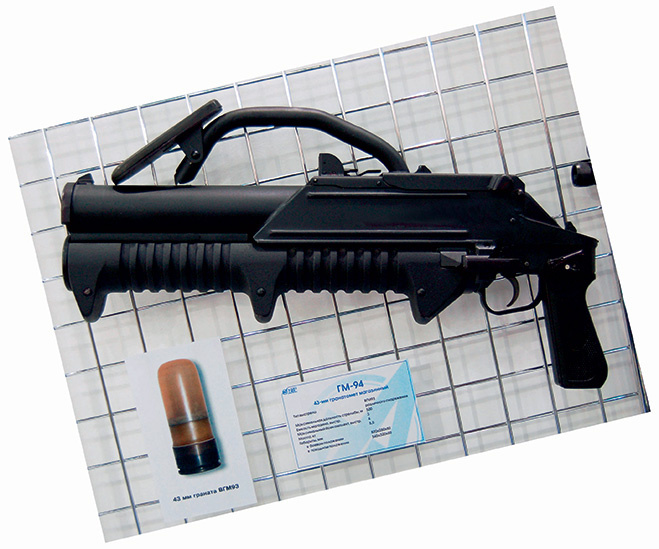

Ручной гранатомет ГМ-94

Разработанный Конструкторским бюро приборостроения, ГМ-94 — один из самых маленьких в мире гранатометов. И если в кармане его все еще носить нельзя (и слава богу, знаешь ли), то в полом ножном протезе — уже легко. Несмотря на размеры, его цилиндрический магазин вмещает три 43-мм снаряда ВГМ-93, а четвертый может находиться в патроннике ствола. При необходимости магазин легко снарядить непосредственно в боевых условиях за считанные секунды, хотя и имеющихся трех-четырех гранат, что греха таить, хватит для выполнения основных задач. Например, термобарический снаряд («боеприпас объемного взрыва») ВГМ 93.100 уничтожает живую силу в радиусе трех метров от места подрыва или легкобронированную технику с броней до 8 мм. Эта же граната прошибает обшитую металлом дверь или стенку в полкирпича. Снаряд ВГМ 93.200 начинен слезоточивым газом и создает, мягко говоря, непереносимые условия в помещениях объемом до 300 кубометров или отравляет сотку чистого поля. А ведь есть еще зажигательные и дымовые гранаты…

Ручной гранатомет ГМ-94

Такой широкий спектр боеприпасов и такие спе­цифические выстрелы выдают в ГМ-94 оружие для, как их называют власти, «специальных» операций. Так и есть. Гранатомет стоит на вооружении спецподразделений ФСБ и предназначен для поражения противника при боях в стесненных условиях: в бункерах, в горах, в квартирах престарелых правозащитников…

Перезаряжается ГМ как помповое ружье — перемещением цевья со стволом. Это повышает надежность и устраняет осечки, случающиеся в автоматическом оружии. Конечно, и темп стрельбы при этом не автоматный, но не всегда же, в конце концов, получается смастерить максимально античеловечное оружие!

Ручной гранатомет ГМ-94

Выстрел из ГМ очень тихий (по гранатометным меркам), вспышки пламени нет. И главное, стреляная гильза экстрагируется вниз, так что из ГМ-94 можно стрелять, находясь с друзьями в тесном пространстве: в бронетранспортере или блиндаже. Хотя жаль, конечно. В том, чтобы раскаленная гильза прилетела за шиворот бойцу, была бы какая-то высшая справедливость.

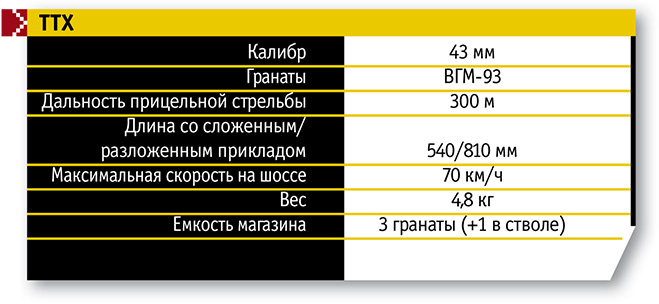

ТТХ

Конкуренты

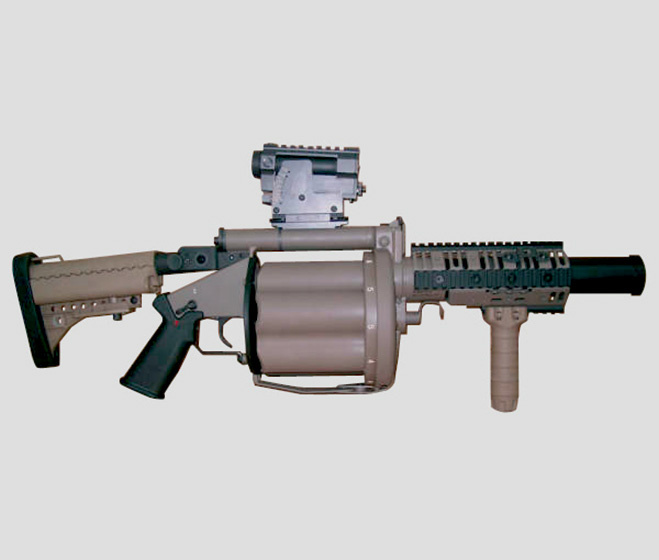

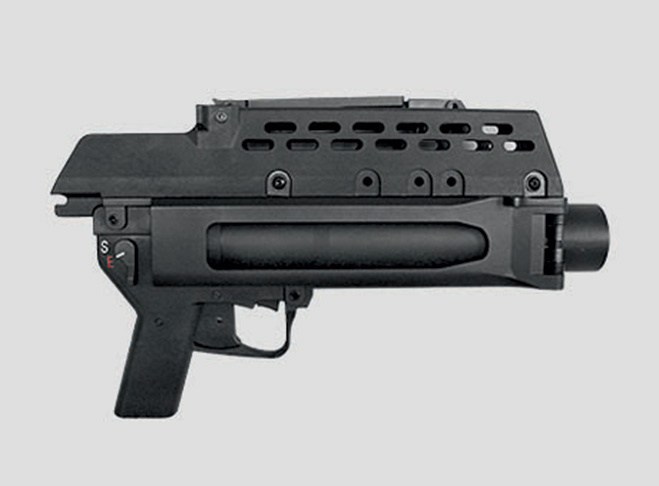

По дерзости внешнего воплощения равных нет гранатомету-револьверу из Африки. Но если отбросить дизайн… Heckler und Koch AG36 (Германия)Калибр: 40 ммДальность прицельной стрельбы: 150 мДлина: 348 ммВес: 1,5 кгЕмкость магазина: 1 граната Heckler und Koch AG36 Milkor MGL (ЮАР)Калибр: 40 ммДальность прицельной стрельбы: 400 мДлина: 630 ммВес: 5,3 кгЕмкость магазина: 6 гранат Milkor MGL ХМ-25 (США) Калибр: 25 ммДальность прицельной стрельбы: 500 мДлина: 735 ммВес: 6,35 кгЕмкость магазина: 6 гранат ХМ-25

www.maximonline.ru

Гранатомет ГМ-94 (Россия)

Гранатомет ГМ-94 (Россия)

Калибр: 43 мм

Тип: многозарядный гранатомет с ручной перезарядкой

Длина: 810 мм (540мм со сложенным прикладом)

Вес: 4.8 кг без боезапаса

Эффективная дальность стрельбы: до 300 м

Емкость магазина: 3 выстрела

Ручной многозарядный гранатомет ГМ-94 был разработан в Тульском КБ Приборостроения вначале 1990х годов. Основным назначением нового оружия стало обеспечение огневой поддержки пехоты в условиях ближнего боя,особенно в городе, а также проведение милицейских спец операций. Специально для ГМ-94 был разработан целый ряд 43мм унитарных выстрелов, включающих фугасные безосколочные гранаты, гранаты со слезоточивым газом, и выстрелы с резиновой «пулей». Особый интерес представляют фугасные боеприпасы, имеющие термобарическое снаряжение с высокой удельной массой взрывчатого вещества к массе выстрела. Это достигнуто благодаря использованию пластикового корпуса гранаты. Такое необычное решение принято для обеспечения безопасного применения гранатомета на минимальных дальностях, исключающее поражение стрелка осколками его же собственной гранаты. Зона поражения живой силы противника фугасным эффектом (ударная волна, высокая температура) термобарического заряда имеет радиус до 3 метров, а минимальная (условно)безопасная дистанция стрельбы составляет всего 5 метров. Масса термобарической (фугасной) гранаты ВГМ-93 составляет около 250 грамм, из них 160 грамм приходятся на заряд ВВ. начальная скорость гранаты порядка 85 м/с.По устройству гранатомет ГМ-94 представляет собой магазинное оружие с ручным перезаряжанием при помощи подвижного вперед-назад цевья, связанного с подвижным стволом. Трубчатый магазин, вмещающий 3 гранаты, расположен над стволом. Для его до зарядки на верхней поверхности ствольной коробки выполнено зарядное окно, прикрытое откидной крышкой. Зеркало затвора неподвижно, сцепление подвижного вперед ствола с затвором обеспечивается двумя зацепами по бокам казенной части ствола. Выброс стреляных гильз осуществляется вниз. Ударно-спусковой механизм само взводный, в конструкции предусмотрен ручной предохранитель. Приклад может быть металлическим, складным вверх, либо фиксированным скелетной конструкции, выполненным из пластика.

The following two tabs change content below.

warweapons.ru

ГМ-94, ручной гранатомёт

Компания участник: ТУЛАМАШЗАВОД ПО, АО

Гранатомет разработан Тульским КБ приборостроения. Впервые представлен на 14-й Международной выставке вооружений и военной техники “Дефендори 2006” (Defendory 2006).

В июне 2005 г. ручной магазинный гранатомет ГМ-94 с комплектом выстрелов ВГМ 93 был принят на вооружение Министерства внутренних дел России.

Создан для боя в условиях города, проведения полицейских операций. Обеспечивает поражение живой силы в условиях городской застройки, подвалах, фортификационных сооружениях, складках местности, горах и транспортных средствах; вывод из строя небронированной и легко бронированной техники.

Гранатомет позволяет вести огонь с минимальными демаскирующими признаками: (незначительный звук выстрела, отсутствует вспышка пламени), с любыми углами возвышения, из замкнутого пространства и транспортных средств, при этом термическое воздействие на стрелка отсутствует.

Это магазинное оружие с трубчатым магазином на 3 выстрела. УСМ самовзводный. флажковый предохранитель находится на левой стороне ствольной коробки. Перезаряжание производится вручную, перемещением цевья со стволом вперед-назад, что обеспечивает высокую надежность, а также практическую скорострельность, сопоставимую со скорострельностью самозарядного оружия.

Возможно ведение стрельбы со сложенным плечевым упором, который служит рукояткой для переноски.

Для гранатомета ГМ-94 разработаны следующие 43-мм выстрелы: ВГМ 93.100 - с термобарическим снаряжением, безосколочный; ВГМ 93.200 - раздражающего действия, в снаряжении веществом CS; ВГМ 93.600 - ударно-шокового действия с эластичным поражающим элементом.

Термобарический выстрел позволяет поражать живую силу противника в радиусе 3 м от места подрыва, легкобронированную технику с толщиной брони до 8 мм, обеспечивает эффективное действие по деревянной двери (толщиной 40мм, обитой 2-мм стальным листом) и кирпичной стене (толщиной полкирпича). Граната выстрела безосколочная, с четко локализованной зоной поражения, что, в сочетании с высокой точностью стрельбы, позволяет использовать этот боеприпас и для нелетального воздействия на противника. Минимальное безопасное расстояние применения 10 м.

Выстрел раздражающего действия позволяет создавать непереносимые условия для открыто расположенной живой силы на площади не менее 100 кв.м или в помещениях объмом до 300 куб.м. Граната выстрела ВГМ 93.200 несет значительное количество ирританта (66 г).

Выстрел ударно-шокового действия с эластичным поражающим элементом предназначен для наджной физической нейтрализации живой силы с минимальным ущербом их здоровья Он выгодно отличается от аналогов высокой точностью и значительным , от 40 до 120 м, диапазоном безопасного применения.

Технические характеристики

Калибр 43 мм
Начальная скорость выстрела (гранаты) 100 м/с
Масса без выстрелов 11,5 кг
прицельная дальность 300 м
Емкость магазина 3 выстрела
